Intmech cung cấp van công nghiệp cho dự án dầu khí & BSR. Van công nghiệp đạt chuẩn API 6D, Fire Safe, vật liệu NACE. Giải pháp van cho lọc hóa dầu trọn gói, đảm bảo chất lượng.
1. Tầm quan trọng của van trong hệ thống lọc hóa dầu BSR
Nhà máy Lọc dầu Dung Quất (BSR) đại diện cho trái tim của ngành công nghiệp năng lượng Việt Nam, nơi mọi quy trình vận hành đều được đặt dưới tiêu chuẩn an toàn và độ tin cậy ở mức cao nhất. Trong một môi trường khắc nghiệt với các dòng chảy hydrocarbon, hóa chất ăn mòn và áp suất – nhiệt độ cực cao, mỗi thiết bị đều giữ một vai trò sống còn.
Trong đó, van công nghiệp không đơn thuần là những phụ kiện đường ống, mà là những “cơ quan trọng yếu” kiểm soát toàn bộ vận mệnh của nhà máy. Chúng quyết định sự đóng/mở, điều tiết lưu lượng, cách ly và bảo vệ an toàn cho toàn hệ thống. Intmech, với sứ mệnh trở thành đối tác chiến lược, tự hào cung cấp van công nghiệp cho dự án dầu khí nói chung và BSR nói riêng, với những giải pháp được thiết kế chuyên biệt, đáp ứng mọi tiêu chuẩn khắt khe nhất.
Ở phần tiếp theo chúng ta sẽ đi phân tích chi tiết các yêu cầu kỹ thuật, danh mục van cốt lõi và quy trình đảm bảo chất lượng để mang đến cái nhìn toàn diện về việc cung cấp van cho các dự án trọng điểm.
2. Tiêu chuẩn vàng API và ASME: Van phải đạt mọi thử thách
Để có thể cung cấp van công nghiệp cho dự án dầu khí, mỗi sản phẩm phải vượt qua một loạt các tiêu chuẩn khắt khe, được xem như “giấy thông hành” bắt buộc. Đây không phải là sự lựa chọn, mà là yêu cầu tối thiểu để đảm bảo an toàn và vận hành liên tục.
Áp suất, nhiệt độ và môi chất vận hành
Môi trường trong nhà máy lọc dầu là thách thức lớn nhất đối với bất kỳ thiết bị nào. Van phải đương đầu với các môi chất đa dạng, từ dầu thô, khí hydrocarbon đến các acid ăn mòn (như H2S, CO2) và bùn cặn. Điều này đòi hỏi vật liệu chế tạo van (thân van – Body, và bộ phận tiếp xúc dòng chảy – Trim) phải có khả năng chống ăn mòn, xói mòn và chịu ứng suất nhiệt cực tốt.
Hơn nữa, áp suất và nhiệt độ vận hành có thể dao động ở mức cực cao, yêu cầu van phải được xếp hạng áp suất (Pressure Class) theo tiêu chuẩn ASME B16.34, ví dụ Class 150, 300, 600, 900, 1500, thậm chí lên đến Class 2500 cho các ứng dụng đặc biệt.
Tiêu chuẩn thiết kế và thử nghiệm bắt buộc (API)
Ngành dầu khí vận hành dựa trên bộ tiêu chuẩn của Viện Dầu khí Hoa Kỳ (API). Khi cung cấp van công nghiệp cho dự án dầu khí, các tiêu chuẩn sau là bắt buộc:
- API 6D: Là tiêu chuẩn toàn diện cho van đường ống (Pipeline Valves) như van bi, van cổng và van một chiều. Nó quy định chi tiết về thiết kế, vật liệu, chế tạo và thử nghiệm.
- API 598: Quy định phương pháp và tiêu chí cho thử nghiệm áp suất van (Valve Pressure Test), bao gồm thử nghiệm kín vỏ và kín chỗ ngồi van.
- Tiêu chuẩn Chống Cháy (Fire Safe): Trong trường hợp hỏa hoạn, van phải duy trì khả năng cách ly. Các tiêu chuẩn như API 607 (cho van tác động quay 1/4 vòng) và API 6FA (cho van theo API 6D) chứng nhận khả năng này sau các bài thử nghiệm mô phỏng đám cháy khắc nghiệt.
Yêu cầu về vật liệu (Material Specification)
Vật liệu là yếu tố then chốt. Các loại thép hợp kim như Carbon Steel A216 WCB, Stainless Steel A351 CF8M, hoặc các vật liệu cao cấp hơn như Duplex/Super Duplex Stainless Steel thường được sử dụng. Quan trọng hơn, đối với môi trường có chứa H2S (khí hydro sulfua), vật liệu van bắt buộc phải được chứng nhận theo tiêu chuẩn NACE MR0175/ISO 15156 để ngăn ngừa hiện tượng nứt do ứng suất sulfua, một nguyên nhân gây ra sự cố nghiêm trọng.
Tham khảo thêm: Vật liệu Titan Gr2 giải pháp Tube Plug chống ăn mòn vượt trội

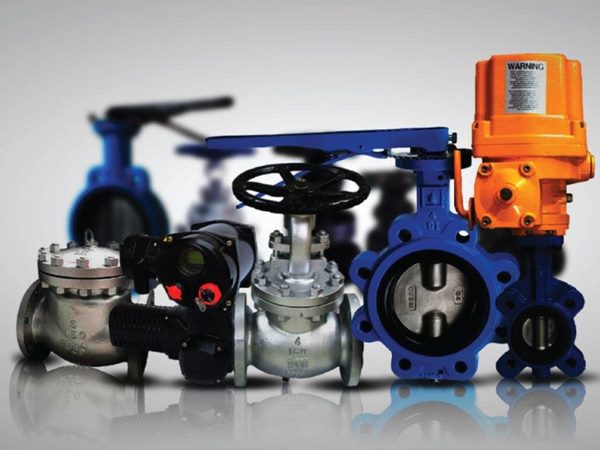

3. Danh mục van cốt lõi trong hệ thống lọc hóa dầu
Để vận hành một nhà máy phức tạp như BSR, một danh mục đa dạng các loại van công nghiệp là không thể thiếu. Intmech chuyên cung cấp van công nghiệp cho dự án dầu khí với đầy đủ các chủng loại then chốt sau.
Van Đóng/Mở (Isolation Valves)
Đây là những van có nhiệm vụ cách ly hoàn toàn dòng chảy.
- Van Cổng (Gate Valve): Lý tưởng cho ứng dụng đóng/mở hoàn toàn, với đặc điểm là tạo ra ít tổn thất áp suất khi mở hoàn toàn. Chúng thường được sử dụng trên các đường ống chính nơi yêu cầu dòng chảy thẳng.
- Van Bi (Ball Valve): Là lựa chọn phổ biến nhờ khả năng đóng/mở nhanh chóng (chỉ 1/4 vòng quay) và độ kín khít cao. Trong các ứng dụng quan trọng, van bi Trunnion được ưa chuộng nhờ thiết kế có trục chống ở cả hai đầu, giúp chịu được áp suất cao và momen xoắn lớn, phù hợp với đường kính lớn và áp suất cao tại BSR.
Van điều tiết (Regulation Valves)
Nhóm van này có nhiệm vụ kiểm soát chính xác lưu lượng và áp suất trong hệ thống.
- Van Cầu (Globe Valve): Với thiết kế đĩa van và vòng đệm, van cầu cho phép điều chỉnh lưu lượng một cách chính xác và có khả năng giảm áp hiệu quả. Chúng thường xuất hiện trong các hệ thống cần kiểm soát tỉ mỉ.
- Van Điều Khiển (Control Valve): Đây là trái tim của hệ thống tự động hóa. Van điều khiển được trang bị bộ truyền động (Actuator) khí nén, điện hoặc thủy lực và bộ định vị (Positioner), cho phép nhận tín hiệu từ hệ thống điều khiển trung tâm (DCS) để điều chỉnh lưu lượng một cách tự động, duy trì các thông số công nghệ ở giá trị đặt.
Van an toàn và chống chảy ngược (Safety & Non-Return)
Nhóm van này đảm bảo an toàn thụ động cho toàn bộ nhà máy.
- Van Một Chiều (Check Valve): Có nhiệm vụ ngăn chặn dòng chảy ngược, bảo vệ các thiết bị quan trọng như máy bơm khỏi hư hại. Các loại phổ biến bao gồm van một chiều kiểu lò xo (Spring Check) và kiểu cánh bướm (Swing Check).
- Van An Toàn (Safety Valve/PSV): Là thiết bị bảo vệ áp suất cuối cùng. Khi áp suất hệ thống vượt quá giới hạn cho phép, van an toàn sẽ tự động mở để xả bớt môi chất, ngăn ngừa các sự cố nổ vỡ thiết bị. Van an toàn phải tuân thủ nghiêm ngặt tiêu chuẩn API 526.
4. Cam kết chất lượng tuyệt đối: Quy trình cung ứng van tại Intmech
Intmech không chỉ đơn thuần là một nhà cung cấp, mà là một đối tác đảm bảo chất lượng toàn diện. Quy trình của chúng tôi được xây dựng để đảm bảo mọi sản phẩm cung cấp van công nghiệp cho dự án dầu khí đều đạt độ tin cậy tuyệt đối.
Đánh giá nguồn gốc và nhà sản xuất (Vendor Pre-Qualification)
Chúng tôi chỉ hợp tác với các nhà sản xuất van hàng đầu, có uy tín lâu năm và được chứng nhận hệ thống chất lượng ISO 9001 cùng các chứng chỉ đặc thù như API 6D, API 600. Mọi lô hàng đều được truy xuất nguồn gốc rõ ràng thông qua bộ hồ sơ hoàn chỉnh, bao gồm Giấy chứng nhận xuất xứ (CO), Giấy chứng nhận chất lượng (CQ) và đặc biệt là Báo cáo thử nghiệm vật liệu (MTR – Material Test Report) cho từng van.
Quy trình kiểm tra và thử nghiệm (Inspection & Testing)
Chất lượng được kiểm chứng thông qua các bước giám sát chặt chẽ:
- Witness Inspection: Chúng tôi tạo điều kiện để đại diện kỹ thuật từ BSR hoặc tổ chức giám sát độc lập (Third-Party Inspector) trực tiếp giám sát quá trình thử nghiệm áp suất tại nhà máy sản xuất, đảm bảo tính minh bạch và khách quan.
- Thử nghiệm không phá hủy (NDT): Các phương pháp như Siêu âm (UT), Bột từ (MT) và Thẩm thấu (PT) được áp dụng để phát hiện các khuyết tật bên trong và bề mặt các phần tử đúc, rèn và mối hàn quan trọng của van.
- Thử nghiệm chức năng: Van được kiểm tra toàn diện về hành trình đóng/mở, momen xoắn vận hành và độ kín khít để đảm bảo hoạt động chính xác như thiết kế.
Giao nhận, bảo quản và dịch vụ sau bán hàng
Sau khi vượt qua mọi kiểm tra, van được đóng gói chuyên nghiệp bằng các vật liệu chống ẩm, chống ăn mòn (VCI) để an toàn trong quá trình vận chuyển dài ngày đến công trường BSR. Đội ngũ kỹ thuật của Intmech sẵn sàng hỗ trợ tư vấn lắp đặt, hướng dẫn vận hành và cung cấp dịch vụ bảo trì định kỳ, đảm bảo hiệu suất lâu dài cho hệ thống.
Tối ưu hóa chi phí và độ tin cậy dự án bằng giải pháp Intmech
Hợp tác với Intmech mang lại những lợi ích vượt trội cho các dự án như BSR. Kinh nghiệm thực tế trong việc cung cấp van công nghiệp cho dự án dầu khí giúp chúng tôi thấu hiểu mọi quy trình, thủ tục và yêu cầu kỹ thuật đặc thù. Chúng tôi cung cấp giải pháp trọn gói, từ van cách ly, van điều khiển đến van an toàn, giúp chủ đầu tư giảm thiểu rủi ro khi phải phối hợp với quá nhiều nhà cung cấp.
Quan trọng nhất, đội ngũ kỹ sư giàu chuyên môn của chúng tôi luôn sẵn sàng tư vấn để lựa chọn chủng loại và thông số van phù hợp nhất, tránh tình trạng “over-spec” gây lãng phí hoặc “under-spec” tiềm ẩn rủi ro, từ đó tối ưu hóa tổng chi phí sở hữu (TCO) cho toàn dự án.
5.Câu hỏi thường gặp về van công nghiệp dầu khí
Câu hỏi 1: Van cho dự án dầu khí có cần MTR (Material Test Report) không?
Trả lời: Có, và đây là tài liệu bắt buộc, không thể thương lượng. MTR cung cấp bằng chứng chi tiết về thành phần hóa học và tính chất cơ học của vật liệu chế tạo van (thân, nắp, đĩa van…). Nó chứng minh rằng vật liệu đáp ứng chính xác các yêu cầu của tiêu chuẩn ASME, API và đặc biệt là NACE MR0175 cho môi trường có H2S.
Câu hỏi 2: Intmech có thể cung cấp van cho nhiệt độ và áp suất cực cao không?
Trả lời: Hoàn toàn có thể. Intmech chuyên cung cấp các dòng van công nghiệp hạng nặng (Heavy Duty Valves) được thiết kế cho các ứng dụng khắc nghiệt nhất. Chúng tôi cung cấp van với xếp hạng áp suất lên đến Class 2500 và khả năng chịu nhiệt vượt quá 500°C, phục vụ cho các khu vực như lò đốt, lò cracking và đường ống hơi chính.
Câu hỏi 3: Làm sao để kiểm tra van có đạt tiêu chuẩn Fire Safe (Chống cháy) không?
Trả lời: Một van đạt chuẩn Fire Safe phải có chứng nhận cụ thể từ phòng thí nghiệm độc lập được công nhận. Chứng nhận phổ biến là API 607 (cho van tác động quay) hoặc API 6FA (cho van đường ống API 6D). Khi cung cấp van công nghiệp cho dự án dầu khí, Intmech luôn cung cấp đầy đủ các chứng chỉ này, là minh chứng cho việc van đã vượt qua bài thử nghiệm mô phỏng đám cháy nghiêm ngặt.
Việc cung cấp van công nghiệp cho dự án dầu khí tại các nhà máy trọng điểm như BSR là một sứ mệnh đòi hỏi sự cam kết tuyệt đối về chất lượng, an toàn và chuyên môn kỹ thuật. Nó vượt xa khỏi phạm vi một giao dịch mua bán thông thường. Intmech tự hào là đối tác chiến lược, mang đến những giải pháp van công nghiệp toàn diện, đạt chuẩn “vàng” API, ASME, với năng lực quản lý chất lượng vượt trội.
Chúng tôi cam kết đồng hành cùng sự phát triển bền vững của ngành năng lượng Việt Nam, góp phần đảm bảo sự vận hành liên tục, an toàn và hiệu quả cho Nhà máy Lọc dầu Dung Quất.
Liên hệ ngay với các chuyên gia của Intmech để nhận Catalogue đầy đủ và được tư vấn giải pháp van chuyên biệt cho các khu vực có môi chất Acid, Hydrocarbon và điều kiện vận hành khắc nghiệt nhất.
